Impression par transfert thermique : fonctionnement, rubans et applications

L’impression par transfert thermique est un procédé qui fait fondre l’encre d’un ruban sur le support grâce à la chaleur d’une tête d’impression. L’encre se dépose sur l’étiquette et s’y fixe en refroidissant, ce qui donne un marquage durable, résistant à la chaleur, aux frottements et aux UV. C’est ce qui la distingue de l’impression thermique directe, qui noircit un papier thermosensible sans aucun consommable d’encre. Fonctionnement, choix du ruban, comparatif avec le thermique direct et applications industrielles : voici ce qu’il faut savoir avant d’équiper vos postes d’étiquetage.

5 points à retenir

1. Le transfert thermique consomme un ruban encreur, le thermique direct n’en utilise aucun.
2. La durabilité est le vrai critère d’arbitrage entre les deux technologies, pas le prix de la machine.
3. Trois familles de rubans existent : cire, cire-résine et résine, du moins au plus résistant.
4.  Le ruban doit être accordé au support : une encre résine sur une étiquette papier ordinaire ne tient pas.
5.  Logistique, industrie, agroalimentaire, santé et chimie sont les principaux secteurs utilisateurs, dès que l’étiquette doit survivre à son environnement.



Qu’est-ce que l’impression par transfert thermique ?

L’impression par transfert thermique est une technologie de marquage qui transfère l’encre d’un ruban vers un support par action de la chaleur. Le procédé tire son nom de ce transfert : l’encre ne se trouve pas dans l’imprimante ni dans le support, mais sur un film intermédiaire consommé à chaque impression.

Trois éléments composent le système. La tête d’impression thermique chauffe des points microscopiques de façon sélective. Le ruban transfert thermique porte l’encre sur un film polyester. Le support reçoit l’encre : étiquette papier, synthétique, film polypropylène ou polyester selon l’usage.

Le ruban est un consommable à usage unique. Il défile en même temps que le support et se déroule sur toute la longueur imprimée, ce qui rend son marquage lisible en transparence une fois utilisé. Cette caractéristique a une conséquence pratique directe : le coût d’exploitation intègre toujours deux consommables, l’étiquette et le ruban encreur, dont il existe plusieurs familles, là où le thermique direct n’en consomme qu’un.

En contrepartie, l’encre déposée est physiquement fixée sur le support. Elle ne se dégrade ni sous l’effet de la lumière, ni sous celui de la chaleur ambiante, contrairement à un papier thermosensible qui noircit progressivement lorsqu’il est exposé. C’est ce qui explique sa domination sur toutes les applications de traçabilité longue durée.

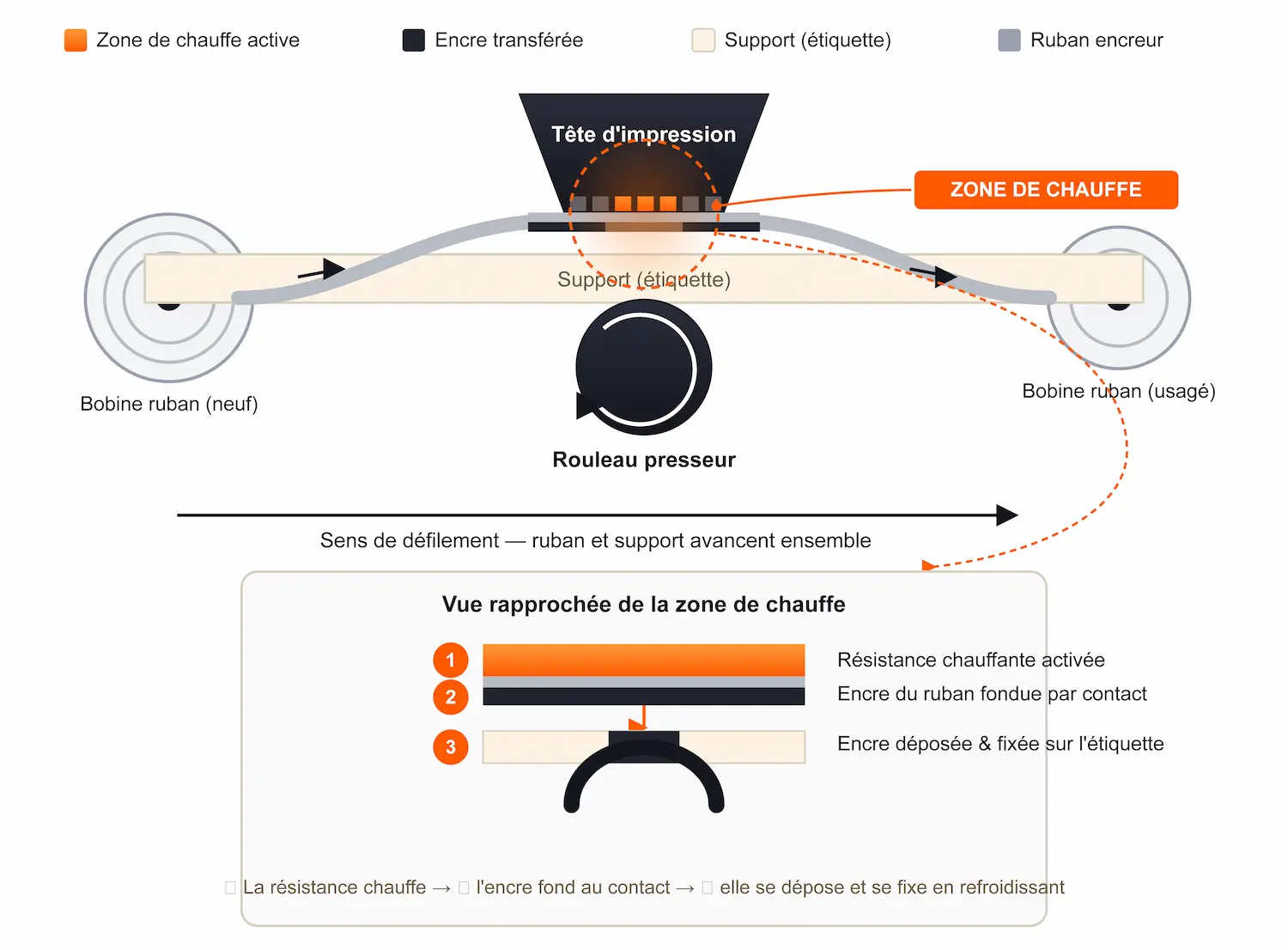

Comment fonctionne l’impression par transfert thermique ?

Le fonctionnement repose sur un principe simple : la chaleur fait fondre l’encre du ruban, qui se dépose sur le support et s’y fixe en refroidissant. Le cycle se répète point par point, ligne par ligne, à mesure que l’étiquette avance sous la tête d’impression.

1. La tête d’impression chauffe des points sélectivement. La tête est composée d’une rangée de résistances microscopiques, alignées sur la largeur d’impression. Chaque résistance monte en température de façon indépendante, selon l’image envoyée par le pilote d’impression. Seuls les points correspondant au dessin, au texte ou au code-barres sont activés.

2. L’encre du ruban fond au contact. Le ruban défile entre la tête et le support. Sous l’effet de la chaleur, la couche d’encre située en face des points activés passe à l’état liquide.

3. L’encre se dépose et se fixe sur le support. Le rouleau presseur maintient le support plaqué contre le ruban. L’encre fondue se transfère sur l’étiquette et se solidifie immédiatement au refroidissement. Le marquage est alors physiquement ancré dans le support.

4. Le ruban et le support avancent d’un pas. Le ruban usagé s’enroule sur son mandrin de récupération, l’étiquette progresse, et le cycle recommence pour la ligne suivante.

La résolution conditionne la finesse du résultat. Elle s’exprime en dpi, points par pouce. Deux valeurs dominent le marché : 203 dpi, suffisant pour un texte de taille courante et un code-barres standard, et 300 dpi, nécessaire sur des étiquettes réduites, des polices de petite taille ou des codes 2D denses. Attention toutefois à ne pas voir la résolution comme une échelle de qualité : plus de dpi ne signifie pas systématiquement un code-barres mieux lu. Sur un code linéaire, une tête 300 dpi peut produire un module trop fin pour certains scanners, là où 203 dpi génère une largeur de barre optimale. La résolution se choisit en fonction de la taille du plus petit élément à imprimer, pas par principe.

Les composants d’une imprimante à transfert thermique

•    La tête d’impression : la pièce d’usure principale, celle qui chauffe et détermine la résolution.

•    Le rouleau presseur : il plaque le support contre le ruban et assure un contact homogène sur toute la largeur.

•    Le mandrin de déroulement et le mandrin de récupération : ils entraînent le ruban et enroulent la partie consommée.

•    Le chemin papier : guides, capteurs de détection d’étiquette et axe porte-bobine, qui garantissent l’alignement du support.

Un mauvais réglage sur l’un de ces éléments se voit immédiatement sur l’impression : plis sur le ruban, décalage vertical, zones non imprimées en bord d’étiquette.

Transfert thermique ou thermique direct : quelles différences ?

Les deux technologies partagent la même tête d’impression et le même principe de chauffe. La différence tient au consommable : le transfert thermique utilise un ruban encreur, le thermique direct imprime sur un papier thermosensible qui noircit sous l’effet de la chaleur. Cette seule distinction change tout le reste, à commencer par la durée de vie du marquage.

Critère	Thermique direct	Transfert thermique	Arbitrage
Consommable	Support thermosensible seul	Support et ruban encreur	Direct si la simplicité prime
Durée de vie du marquage	Quelques semaines à quelques mois	Plusieurs années	Transfert dès que l’étiquette doit durer
Résistance chaleur et UV	Faible, le support noircit	Élevée, l’encre est fixée	Transfert en extérieur ou près d’une source de chaleur
Résistance frottements et solvants	Faible	Élevée avec un ruban résine	Transfert en environnement industriel
Coût par étiquette	Plus bas, un seul consommable	Plus élevé, deux consommables	Direct sur les gros volumes éphémères
Maintenance	Tête exposée à l’abrasion du support	Ruban protecteur de la tête	Transfert pour allonger la durée de vie de la tête
Usage type	Expédition, préparation, pesée	Traçabilité, identification de pièces, stockage	Selon la durée de vie attendue

Sur le terrain, l’arbitrage se fait sur une seule question : combien de temps l’étiquette doit-elle rester lisible, et dans quelles conditions ? Une étiquette de colis lue en trois jours par un transporteur n’a aucun besoin de résistance. Le thermique direct fait le travail pour moins cher, sans stock de rubans à gérer.

Dès que l’étiquette accompagne le produit au-delà de quelques semaines, le calcul s’inverse. Un bac stocké dix-huit mois, une pièce détachée référencée à vie, une palette qui passe en chambre froide négative puis revient à température ambiante, un contenant exposé au soleil sur une zone extérieure : dans tous ces cas, un marquage thermique direct devient illisible bien avant la fin de son usage. Une étiquette qui ne se scanne plus, c’est une saisie manuelle, une erreur de stock et un écart d’inventaire.

Un détail souvent oublié pèse aussi dans la décision : le ruban protège la tête d’impression. En thermique direct, la tête frotte directement contre le support abrasif à chaque passage. En transfert thermique, le film s’intercale. À volume égal, la tête s’use moins vite, ce qui compense une partie du surcoût du consommable.

Quel ruban de transfert thermique choisir ?

Le choix du ruban détermine la résistance finale du marquage. Trois familles existent, classées par la composition de leur couche d’encre, du moins au plus résistant. Le prix suit la même progression.

•    Le ruban cire. Composition majoritairement à base de cire, il fond à basse température et convient aux supports papier. C’est le ruban le plus économique et le plus courant en logistique : étiquettes d’expédition, de préparation, de stockage en environnement sec et tempéré. Sa limite est le frottement, qui efface progressivement le marquage.

•    Le ruban cire-résine. Compromis entre coût et tenue. Il résiste correctement à l’abrasion légère, à l’humidité et à des variations de température modérées. Il s’utilise aussi bien sur papier couché que sur certains supports synthétiques.

•    Le ruban résine. Encre entièrement résine, la plus dure et la plus stable. Elle résiste aux solvants, aux huiles, aux produits chimiques, au froid négatif prolongé et à l’exposition extérieure. Elle exige un support synthétique, polypropylène ou polyester, et une température de tête plus élevée. C’est le ruban des environnements agressifs : chimie, automobile, traçabilité de pièces, containers.

Une règle prime sur toutes les autres : le ruban doit être accordé au support. Un ruban résine déposé sur une étiquette papier ordinaire ne se fixe pas correctement, parce que la fibre absorbe mal une encre conçue pour adhérer à un film lisse. À l’inverse, un ruban cire sur un support polypropylène produit un marquage qui s’enlève à l’ongle. Le couple encre-matériau se choisit ensemble, jamais séparément.

Deux paramètres complètent le choix. La largeur du ruban doit être au moins égale à celle du support. Un ruban plus étroit laisse les éléments de la tête en contact direct avec l’étiquette, plus abrasive, et accélère son usure sur les bords. C’est une préconisation explicite des constructeurs, pas un détail de confort. Et le sens d’enroulement de l’encre, vers l’intérieur ou vers l’extérieur, doit correspondre au modèle d’imprimante, sous peine de transfert nul.

En cas de doute sur un environnement particulier, un test de résistance sur échantillon reste la seule réponse fiable et vous est proposé par l’équipe WIIO. Les étiquettes adaptées à votre usage existent en papier, polypropylène, polyester ou versions durables, et chaque combinaison a son comportement propre.

Quelles imprimantes utilisent le transfert thermique ?

La quasi-totalité des imprimantes d’étiquettes professionnelles gèrent le transfert thermique, souvent en double mode avec le thermique direct. Le choix se fait moins sur la technologie que sur le volume quotidien, la largeur d’étiquette et l’environnement du poste.

L’imprimante de bureau couvre les petits et moyens volumes, de quelques dizaines à quelques centaines d’étiquettes par jour. Format compact, elle se pose sur un poste de réception, un comptoir de pesée ou un bureau d’expédition. Ses bobines de ruban et d’étiquettes sont de capacité réduite, ce qui impose des changements fréquents dès que la cadence monte.

L’imprimante industrielle est conçue pour la production continue. Châssis métallique, grandes capacités de bobines, tête d’impression prévue pour un usage intensif et connectivité réseau pour un pilotage depuis le WMS ou l’ERP. C’est l’équipement des zones d’expédition à fort débit, des lignes de production et des postes d’étiquetage automatisés. Zebra, Brady, Brother, TSC, Toshiba partenaires de WIIO, figurent parmi les constructeurs référencés sur ce segment.

L’imprimante mobile accompagne l’opérateur. Portée à la ceinture ou fixée sur un chariot, elle imprime l’étiquette au point d’action : inventaire, préparation, réétiquetage en rayon, tournée de livraison. Elle supprime les allers-retours vers un poste fixe, au prix d’une largeur d’impression et d’une autonomie limitées.

Trois critères tranchent en pratique. Le volume quotidien détermine la robustesse nécessaire et la capacité des consommables. La largeur d’étiquette conditionne le format de tête, une tête plus large coûtant plus cher à remplacer. L’environnement enfin : poussière, humidité, froid ou vibrations imposent un matériel durci et un emplacement protégé.

Un dernier point pèse lourd en exploitation, et il est rarement anticipé : la compatibilité des consommables. Chaque modèle accepte des diamètres de mandrin et des sens d’enroulement précis. Multiplier les références d’imprimantes dans un même site revient à multiplier les stocks de rubans, avec le risque de rupture qui va avec. Standardiser le parc simplifie autant l’approvisionnement que la maintenance. Le catalogue d’imprimantes industrielles pour étiquettes permet de comparer les configurations sur ces critères.

Dans quels secteurs utilise-t-on le transfert thermique ?

Le transfert thermique s’impose partout où l’étiquette doit rester lisible au-delà de son usage immédiat. Cinq grands secteurs concentrent l’essentiel des applications.

•    Logistique et entrepôt : identification des emplacements, des bacs, des racks et des supports réutilisables. Ces étiquettes restent en place des années et subissent chocs, frottements et manipulations répétées. Le thermique direct ne tient pas sur ce type d’usage.

•    Industrie et traçabilité de pièces : marquage de composants, d’outillage et d’en-cours de production. Le code-barres ou le QR code doit rester scannable tout au long du cycle de vie de la pièce, parfois plusieurs décennies pour des pièces détachées.

•    Agroalimentaire : étiquetage de produits soumis au froid positif ou négatif, à la condensation et aux lavages de zone. Le passage répété entre chambre froide et température ambiante détruit un marquage thermique direct en quelques semaines.

•    Santé et laboratoire : identification d’échantillons, de prélèvements et de contenants exposés aux solvants, à l’alcool et parfois à l’autoclave. Seule une encre résine résiste à ces contraintes.

•    Chimie et environnements agressifs : fûts, bidons, containers et zones extérieures. Huiles, UV et projections chimiques imposent le couple ruban résine et support synthétique.

Un dénominateur commun relie ces usages : l’étiquette porte une donnée qui alimente un système d’information. Un code illisible, c’est une saisie manuelle, un écart de stock, un lot mal identifié ou une pièce impossible à retrouver. Le coût d’une étiquette qui ne se scanne plus dépasse largement l’écart de prix entre les deux technologies.

C’est aussi la raison pour laquelle le choix du consommable se pense au niveau du process, pas du poste. Une politique d’étiquetage cohérente sur l’ensemble d’un site conditionne directement la fiabilité de la traçabilité de vos actifs et la qualité des données remontées au WMS.

Impression trop faible ou trop épaisse : comment corriger ?

La plupart des défauts d’impression viennent d’un déséquilibre entre trois paramètres : la température de la tête, la vitesse d’impression et le couple ruban-support. Corriger un symptôme sans identifier lequel des trois est en cause revient à déplacer le problème.

Symptôme	Cause probable	Correction
Impression pâle ou incomplète	Température trop basse, vitesse trop élevée, ou ruban inadapté au support	Augmenter la température par paliers, réduire la vitesse, vérifier l’accord ruban-support
Impression épaisse ou baveuse	Température trop élevée, pression excessive du rouleau	Baisser la température, réduire la pression, augmenter légèrement la vitesse
Zones non imprimées, lignes blanches	Points de la tête hors service, ou tête encrassée	Nettoyer la tête, la remplacer si le défaut persiste au même endroit
Encre qui s’efface au frottement	Ruban trop tendre pour l’usage, ou support incompatible	Passer en cire-résine ou en résine, vérifier le matériau du support
Plis sur le ruban	Tension mal réglée, rouleau désaligné	Ajuster la tension, contrôler le parallélisme, vérifier la largeur de ruban
Décalage vertical des étiquettes	Capteur de détection mal calibré, guides mal positionnés	Relancer la calibration du capteur, resserrer les guides sur la largeur exacte

Deux réflexes évitent la majorité des interventions. Ne jamais monter la température sans avoir vérifié le consommable : un marquage pâle vient plus souvent d’un ruban mal accordé au support que d’un réglage insuffisant, et une surchauffe prolongée use prématurément la tête. La poussière de papier et les résidus d’adhésif s’accumulent vite, et une tête encrassée reproduit exactement les symptômes d’une tête défaillante.

Il est recommandé d’effectuer le nettoyage de la tête d’impression avec un stylo de nettoyage (ou feutre nettoyant). Il permet d’éliminer les résidus d’encre, de poussière ou de colle dans abîmer le matériel.

Si le défaut réapparaît toujours au même point de l’étiquette, ligne après ligne, il s’agit d’un point de chauffe hors service. Aucun réglage ne le corrigera, la tête est à remplacer.

Transfert thermique ou sérigraphie : quelle technologie choisir ?

Les deux procédés marquent durablement, mais ils ne répondent pas à la même logique économique. La sérigraphie pousse l’encre à travers un écran gravé, propre à un motif donné. Fabriquer cet écran coûte cher et prend du temps, mais une fois lancé, le coût unitaire devient très faible. C’est un procédé de série, pertinent à partir de plusieurs milliers d’exemplaires identiques.

Le transfert thermique fonctionne à l’inverse. Aucun outillage préalable, aucun délai de préparation : le contenu vient du système d’information et change à chaque étiquette. C’est le procédé des données variables, celles qui ne peuvent pas être connues à l’avance : numéro de lot, date de péremption, code-barres unique, emplacement, quantité, numéro de série.

L’arbitrage se résume donc à une question : le marquage est-il identique sur toute la série, ou change-t-il d’un exemplaire à l’autre ? Un logo, une mention réglementaire ou un design fixe imprimé en très grande quantité relèvent de la sérigraphie. Dès qu’une seule donnée varie, le transfert thermique est la seule réponse industrialisable.

Les deux se combinent d’ailleurs souvent sur un même contenant : fond sérigraphié en amont par le fabricant, étiquette variable posée en sortie de ligne.

FAQ

Quelle est la durée de vie d’une étiquette imprimée en transfert thermique ?

Elle dépend du couple ruban-support et de l’environnement, pas du procédé lui-même. Un ruban cire sur papier en intérieur sec tient plusieurs mois. Un ruban résine sur support polyester résiste plusieurs années, y compris en extérieur ou au contact de produits chimiques. Dans tous les cas, la tenue dépasse largement celle du thermique direct.

Peut-on utiliser une imprimante transfert thermique sans ruban ?

Oui, si le modèle est en double mode, ce qui est le cas de la majorité des imprimantes professionnelles. Il faut alors basculer le paramétrage en thermique direct et charger un support thermosensible. Sans ruban et avec un support classique, la tête chauffe dans le vide et rien ne s’imprime.

Quel est le coût d’impression d’une étiquette en transfert thermique ?

Le coût unitaire additionne deux consommables : l’étiquette et la portion de ruban consommée. Il varie selon le format, le matériau du support et la famille de ruban, un ruban résine coûtant sensiblement plus qu’un ruban cire. À l’échelle d’un site, la maîtrise du coût passe surtout par la standardisation des références et le volume d’achat.

Comment savoir si mon étiquette est en thermique direct ou en transfert thermique ?

Un indice simple : grattez le support avec un ongle. Une étiquette thermique directe a tendance à noircir à l’endroit frotté, sous l’effet de la chaleur produite par le frottement, alors qu’une étiquette transfert thermique ne réagit pas. Autre indice, côté imprimante : le rouleau de ruban usagé laisse lire en négatif tout ce qui a été imprimé.

Le transfert thermique fonctionne-t-il sur tous les supports ?

Non. Chaque famille de ruban exige un type de support compatible. Une encre résine adhère aux films synthétiques, polypropylène ou polyester, mais tient mal sur du papier non couché. À l’inverse, un ruban cire s’efface sur un support synthétique lisse. Le couple encre-matériau se valide toujours par un test avant déploiement.

Faut-il une imprimante spécifique pour imprimer des codes-barres durables ?

Pas spécifique, mais correctement résolue. Une résolution de 203 dpi convient à un code-barres de taille courante et reste le standard en logistique. Sur des étiquettes réduites ou des codes 2D denses, 300 dpi devient pertinent. La durabilité, elle, ne vient pas de l’imprimante mais du choix du ruban et du support.
